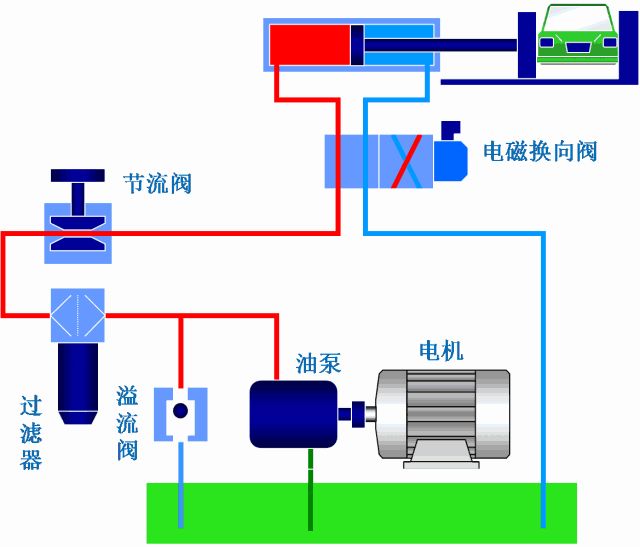

液壓系統的原理以及工作過程是怎么樣的？很多液壓新手都一知半解，今天通過一幅簡單的圖片，一步步的帶大家來了解液壓傳動系統。

1、首先，你擁有一只含有液壓油的油箱，液壓油提供給泵使用。

2、下一步，形成油的流動必須有泵，但是泵不能從油箱吸油。重力使油進入泵。

3、液壓油泵每次轉動時，它將油推出。必須記住的重要一點是泵僅僅移動容量。決定液壓動作的速度。負載形成壓力，泵不產生壓力。

4、液壓油泵與控制閥間管道相連接。泵出的油流至閥。閥的任務是使油流向油缸或油箱。

5、系統的下一步是液壓油缸，油缸作實際工作?？刂崎y有兩根油管連接油缸。

6、液壓泵出的油通過控制閥流向活塞底部大腔。負載產生流動阻力，并形生壓力。

      液壓系統似乎很完整，事實上還不夠完整。它還需要一種十分重要的零件。我們必須考慮在突然超載或其它故障的情況下，如何保護所有部件免受損壞。即使系統發生故障，泵仍繼續轉動并向系統供油。如果泵出的油無處可去，壓力便會累積，直至一些零件受損。我們裝入一個溢流閥，防止產生損壞。通常，它是關閉的，但是壓力達到設定量時，閥門便會打開并允許油流回油箱。

7、油箱、泵、控制閥、油缸、連接管路和溢流閥組成了基本液壓系統。所有這些零部件都是必需的。通過以上介紹，你對液壓系統的工作過程是不是了解的更清楚一點呢？
