1、簡介
SDB型手動油泵，是將手動的機械能轉換為液壓體的壓力能的一種小型的液壓泵站。加裝踏板及彈簧復位機構，可改為腳動操作。
在配套的油缸情況下，可以進行各種作業，例如起重、彎形、調直、剪切、鉚合、裝配、拆卸及一些建筑施工等。
油泵的主要特點是：動力為手動，高壓，小型，攜帶方便、操作簡單，應用范圍廣。
2、油泵的主要技術參數（型號：SBD-1/5）
|
型號 |
壓力（Mpa） |
排量（ml/PS） |
最大手搖力（N） |
油箱容量（L） |
出口螺紋公制 |
外型尺寸 | 重量 | ||
| 高壓 | 低壓 | 高壓 | 低壓 |
長×寬×高 |
（kg） |
||||
| SDB-1/5 | 140 | 1.5 | 2.3 | 14.5 | 600 | 5 | M14×1.5 | 900×180×170 | 20 |
3、工作原理
工作原理如圖一所示，可分四個過程
3.1 充液：油泵在開始工作時，油液被柱塞壓入高、低壓單向閥，通過高、低壓排油單向閥進入工作油缸，當壓力升至1.5MPa時，則低壓溢流閥打開，低壓油溢回儲油管。

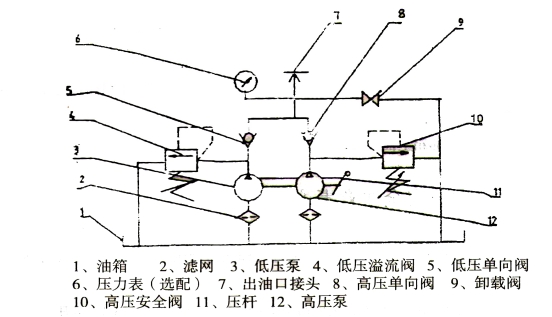

圖一SDB-1/5原理圖
3.2 升壓：在上述的基礎上，高壓柱塞繼續工作，壓力逐漸升高。當壓力超過額定壓力140MPa時，則高壓閥打開、高壓油從高壓閥溢回儲油管，壓力始終保持在140MPa。高壓閥就是安全閥。
3.3 工作：在工作過程中，由于工作缸做功，能量會減少，所以要隨時搖動手柄，保持所需的工作壓力，直至工作結束。

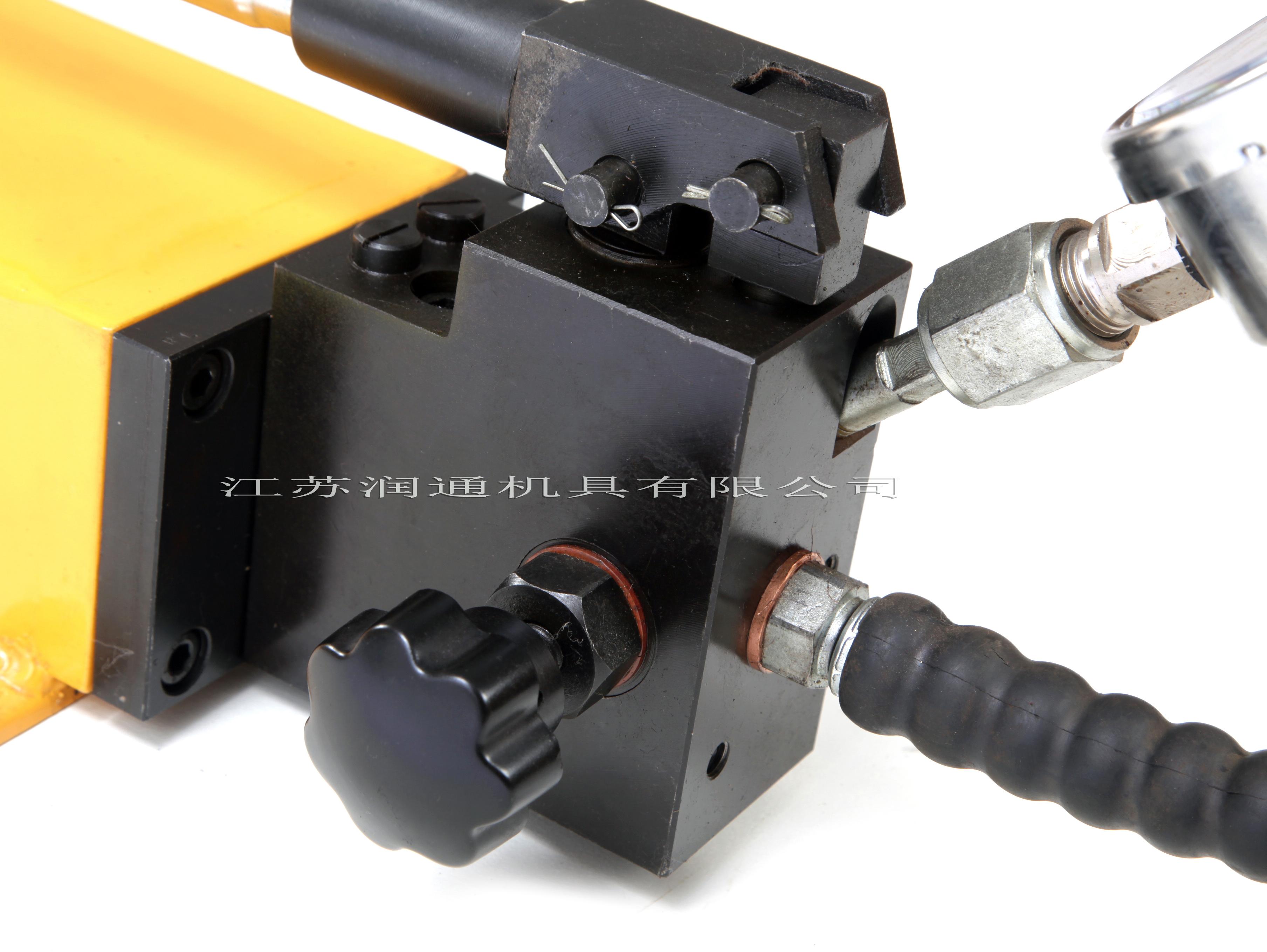

3.4 卸載：油泵工作完畢，需要將壓力減至為零，打開卸載閥，油液流回儲油管。完成卸載工作。
充油、升壓、工作過程實際上是不可分割的，只搖動手柄就可完成這三個過程。
4、主要結構與各部分的作用
手動油泵由以下幾部分組成：1、泵體部分；2、手柄部分；3、儲油箱；4、后座部分。

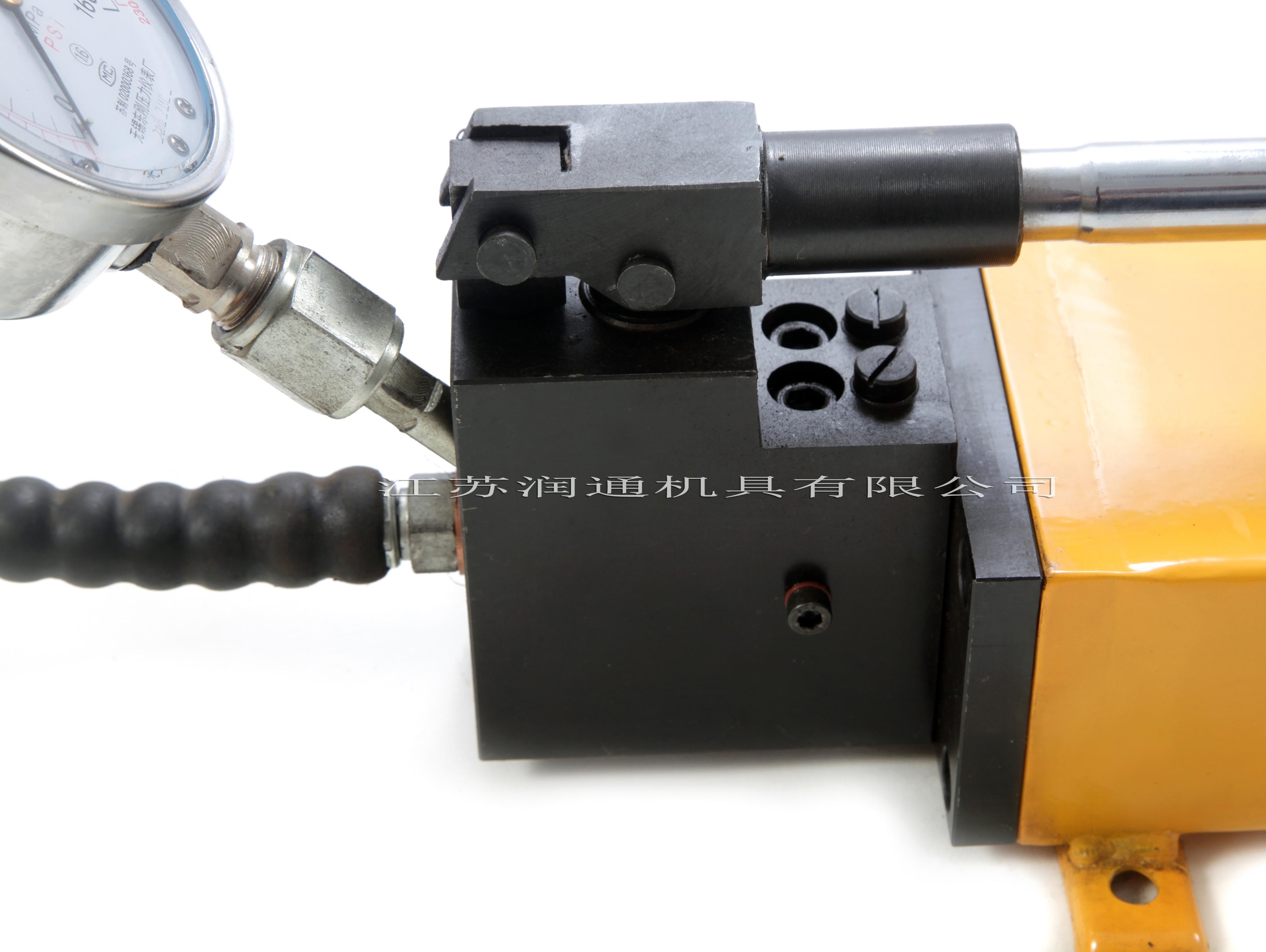

4.1 泵體部分：泵體部分是油泵的主要部分，高壓工作腔、低壓工作腔，兩個單向閥、高壓閥（安全閥）、低壓閥、卸載閥、兩個止回閥、進油口等都在上面。各處孔有機地聯系在一起。
兩個單向閥是防止壓力油回流。兩個單向閥其規格、作用是一樣的。低壓閥和高壓閥的作用是壓力控制。分別將壓力控制在1.5MPa和140MPa。進油口處的兩個鋼球是止回閥.工作完畢后松動卸載閥，壓力油流回儲油管，完成卸載工作。
4.2 手柄部分：主要由壓桿、壓把組成。靠兩個銷子與泵體和柱塞連接。手
動力作用在壓桿上，帶動柱塞作往復運動，產生油液的壓力。

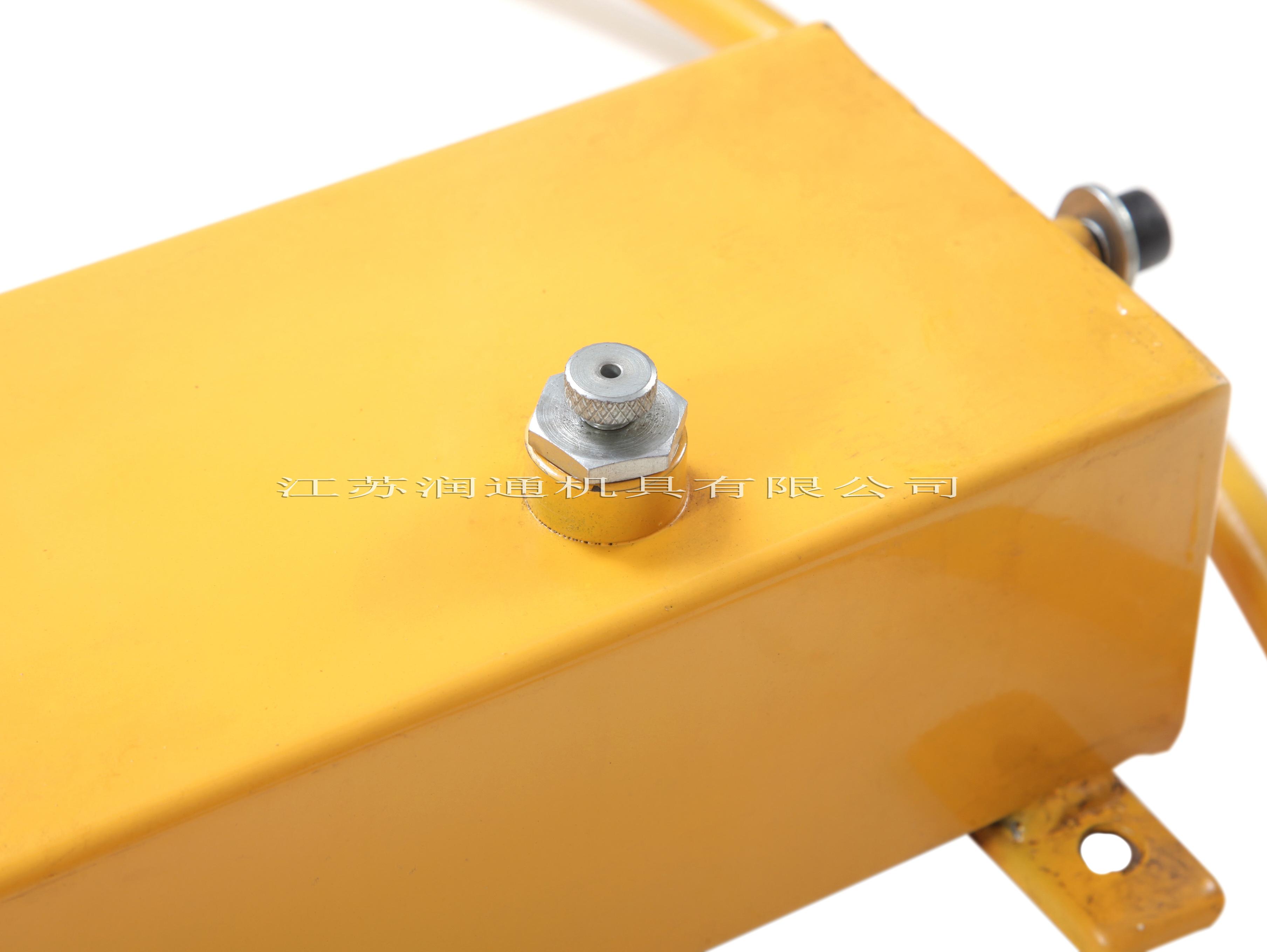

4.3 在后座或油箱上面裝有注油，放氣孔。松開螺絲就可以進行放氣和進氣。
使用時請打開放氣閥。
5、使用與安全注意事項
5.1 油泵的正常使用：在壓力140MPa工作時，油泵的性能安全發揮出來，是最合理的使用。各處均不需調整。在實際工作壓力低于140MPa時，各處也不需調整。
5.2 擴大油泵的使用范圍：為適應配套的油缸，可以低于140MPa的壓力下工

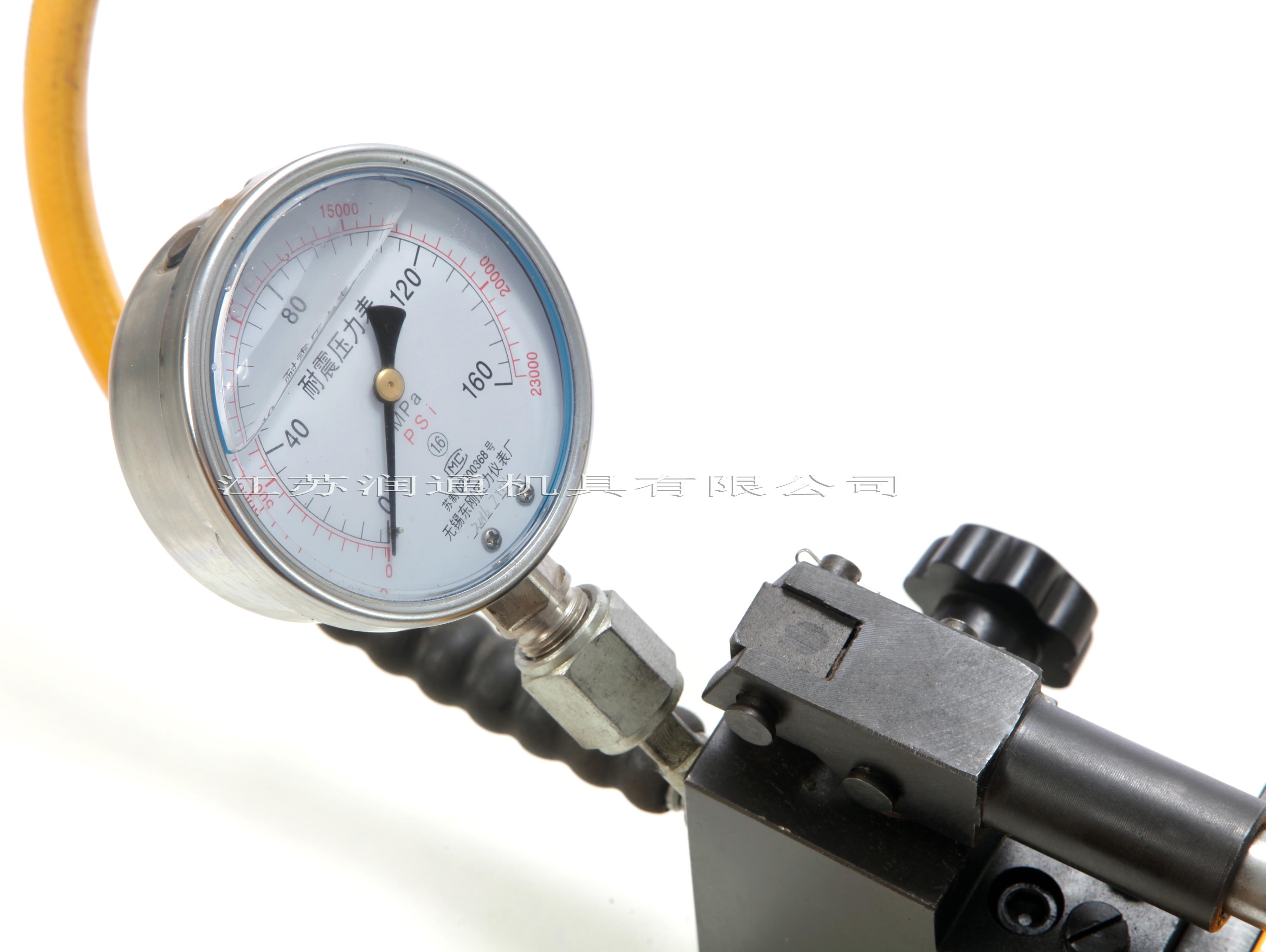

作。此時先將壓力表接在膠管上，調節高壓閥，當壓力表達到油缸的工作壓力為止，即可使用。為了適應大噸位、大行程作業的需要，可另行設計制造大型油箱或輔助油箱。
5.3 安全注意事項：
1)不準超過140MPa壓力工作，不得隨意調動高低壓閥。
2)工作時應穩穩地?fù)u動手柄，不得使油路有沖動現象，以使各閥門持久地工作。
3)減壓時應緩緩扭動手輪，不得使減壓過速。
4)油量不夠時，不得在有壓力情況下注油，以免回油時儲油管內有壓力存在。
5)確保各處正確連接后，方可工作。
6)高壓膠管每半年作一次打壓試驗，防止膠管老化發生意外。試驗壓力低于126MPa，即發生凸起滲漏時就不能使用。
6、維護與保養
6.1 油泵各部經常保持清潔，各閥門處及柱塞周圍不得有灰塵污物存在。
6.2 嚴格遵守安全使用注意事項。
6.3 工作液為YB-N32，液壓油環境溫度低于10℃時可改用YB-N22號液壓油。嚴禁用含水或?qū)︿撚懈g性的介質。
6.4 工作液必須用120-160目濾油網過濾清潔。
6.5 使用時應輕拿輕放、不得有碰撞現象。壓桿要擰緊，以免損傷絲扣。
6.6 使用時非噴漆表面涂有工業凡士林油一層，以防生銹。
6.7 不用時應裝入木箱，在干燥、溫度適宜的房間存放。
6.8 用戶選配的高壓膠管出廠時，均經過額定壓力1.25倍的耐壓試驗。由于膠質的老化，用戶長期使用時，應注意定期檢查，半年檢查一次。做耐壓試驗時，發生滲漏，凸起或爆破情況下，必須更換。使用時，應避免出現急彎，同時不可離膠管太近，以防爆破甩起傷人。
7、油泵故障及排除
|
產生故障的現象 |
主 要 原 因 |
消 除 方 法 |
|
1、壓力不足或沒有壓力。當搖動壓桿時，油缸不工作或不能輸出額定壓力。 |
1、高壓閥門壓力調整的過低。 |
用壓力表檢查液壓系統的壓力，如果壓力低于140MPa可以旋緊壓力閥螺釘，使壓力達到規定值。 |
|
2、高壓閥彈簧損壞或失去彈力。 |
更換高壓閥彈簧。 |
|
|
3、高壓凡爾口有輕度磨損。 |
修正凡爾口，修正的方法：用手錘輕擊一級精度鋼球1-2次，如磨損嚴重，可用鉆頭重新鉆平，如再嚴重泵體報廢。 |
|
|
4、卸載閥凡爾口有輕度磨損。 |
修正凡爾口，修正的方法：用手錘輕擊一級精度鋼球1-2次，如磨損嚴重，可用鉆頭重新鉆平，如再嚴重泵體報廢。 |
|
|
5、油泵柱塞孔磨損 |
更換柱塞正柱塞孔。 |
|
|
2、油泵在使用過程中輸油量和壓力突然下降 |
1、高壓閥彈簧產生永久變形或被折斷。 |
更換高壓閥彈簧。
|
|
2、低壓閥彈簧產生永久變形或被折斷。 |
更換低壓閥彈簧。 |
|
|
3、油液中含有雜質破壞了止回閥、單向閥和低壓閥處的密封性 |
拆除油泵，用汽油或輕柴油清洗，重新裝配并注入清潔油液。 |
|
|
3、油泵輸油量降低，低壓時壓力不足或沒有壓力 |
1、低壓閥彈簧損壞或失去彈力。 |
更換低壓閥彈簧。 |
|
2、低壓凡爾口有輕度磨損 |
修正凡爾口。 |
|
|
4、油泵供油間斷，發生微弱的噪聲 |
1、油位過低、吸收空氣。 |
充油、提高油位。 |
|
2、吸入口堵塞。 |
清除吸入口處雜質。 |
|
|
3、放氣閥關閉，儲油管內氣壓降低。 |
打開放氣閥。 |
|
|
5、柱塞、壓桿自動回彈 |
1、單向閥凡爾口有輕度磨損。 |
修正凡爾口。 |
|
2、單向閥彈簧失去彈力或損壞。 |
更換單向閥彈簧。 |
|
|
3、單向閥凡爾口有顆粒雜質。 |
清洗單向閥外。 |
|
|
6、靜壓使用時，壓力有緩慢下降。 |
各密封處失靈 |
檢查各密封處，擰緊螺釘可更換膠圈。 |
|
7、有壓空現象 |
排氣不充分 |
泵腹部朝上空壓幾次可排除 |

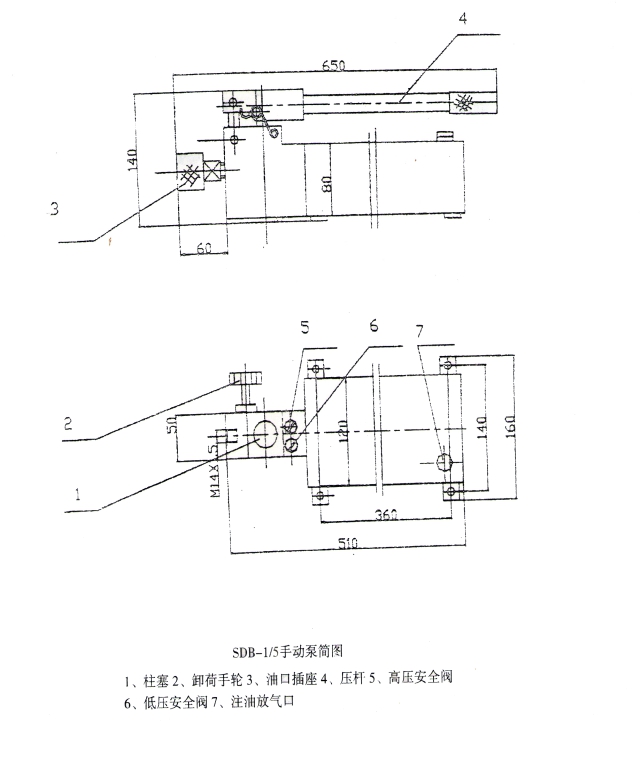

8、結構簡圖
